风道止回阀参数
阀门型号：HC47C、HC47D；
公称压力：0.25MPa、0.6MPa、1.0MPa；
壳体试验压力：0.375MPa、0.9MPa、1.5MPa；
密封试验压力：0.27MPa、0.65MPa、1.1MPa；
工作温度：一般小于95℃；
使用介质：一般为空气；
产品简介

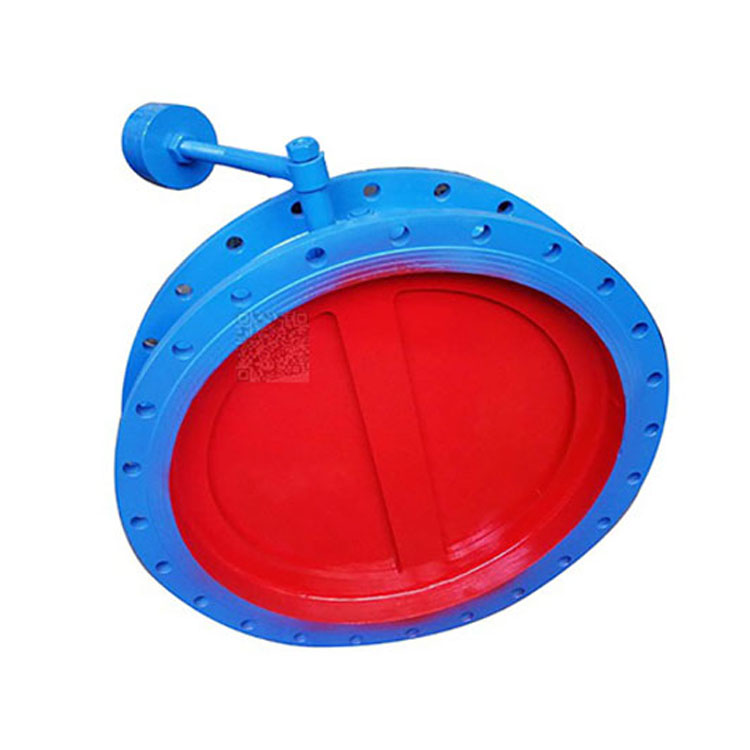

风道止回阀是指依靠通过油烟机热力流动而自动开、闭阀片，用来防止油烟倒流的阀门，又称烟道止回阀、防烟宝、烟道隔离器。一种由阀体、阀杆、叶片、重锤及重锤杆构成的，H47主要用于核电站排风系统,也适用于一般工业管路的通风系统。内部主要由两块半圆阀瓣构成，通过相对啮合的齿轮传动，而作相同方向运动。打开时的阻力特别小(＜0.02MPa)由于配置有重锤在进口压力低于0.02MPa时，重锤的作用将使阀门关闭，启闭动作特别灵敏。
产品详情
风道止回阀特征：
a、所说的阀杆为双轴，每根轴上各固定一片叶片，两叶片之间以及叶片和阀座接触的边缘均装有密封件，轴安装在阀座上的轴承之中，两轴端有一对互相啮合的齿轮；
b、所说的对开式叶片倾斜度为垂直前倾１５°、阀座为椭圆形。
c、所说的阀杆轴和轴承支座之间有Ｏ型橡胶圈。
风道止回阀外形尺寸
| DN | L | H |
| 300 | 180 | 450 |
| 350 | 190 | 550 |
| 400 | 216 | 600 |
| 450 | 220 | 670 |
| 500 | 230 | 770 |
| 600 | 270 | 880 |
| 700 | 290 | 1000 |
| 800 | 320 | 1110 |
| 900 | 330 | 1220 |
| 1000 | 410 | 1320 |
| 1200 | 470 | 1550 |
| 1400 | 530 | 1800 |
| 1600 | 600 | 2050 |
| 1800 | 670 | 2250 |
