产品简介

蝶阀软密封是指：密封副的两侧一侧是金属材料,另一侧是有弹性的非金属材料。这种密封的密封性能较好,但不耐高温,易磨损,机械性较差.如：钢+橡胶；钢+四氟聚乙烯等。

软密封座采用具有一定强度、硬度和 耐温性能的非金属材料制作密封，性能好可以作到零泄漏，但寿命和对温度的 适应性比较差。

产品详情

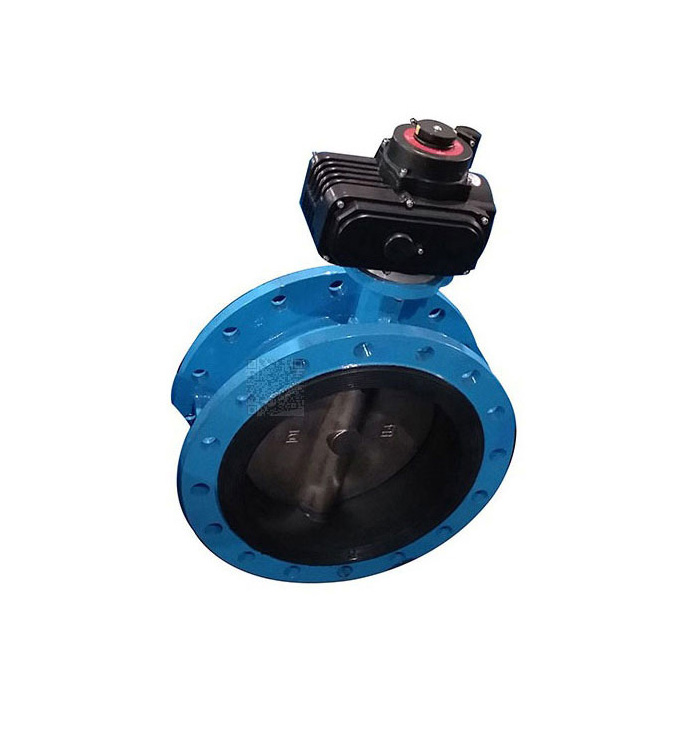

软密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。新型高寿命不锈钢蝶阀的特点以及蝶阀在使用过程中存在问题，本类阀门在管道中一般应当水平安装。

软密封蝶阀结构形式分类

按结构形式分类：(1)中心密封蝶阀(2)单偏心密封煤阀(3)双偏心密封蝶阀(4)三偏心密封跺阀。

软密封蝶阀按密封面材质分类

(1)软密封蝶阀。

1)密封副由非金属软质材料对非金属软质材料构成。

2)密封副由金属硬质材料对非金属软质材料构成。

(2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。

软密封蝶阀按密封形式分类

(1)强制密封蝶阀

1)弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生

2)外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生

(2)充压密封蝶阀。密封比压由阀座或阀板上的弹件密封元件充压产生

(3)自动密封蝶阀。密封比压由介质压力自动产生。

软密封蝶阀按工作压力分类

(1)真空蝶阀。工作压力低于标堆大气历的蝶阀。

(2)低压蝶阀。公称压力PN＜1．6MPa的蝶阀。

(3)中压蝶阀。公称压力PN为2．5--6．4MPa的蝶阀。

(4)高压碟阀。公称压力PN为10。0--80．0MPa的蝶阀。

(5)超高压蝶阀。公称压力PN＞100MPa的蝶阀。

软密封蝶阀按工作温度分类

(1)高温蝶阀。t＞450 C的蝶阀

(2)中温碟阀。120 C＜t＜450 C的蝶阀

(3)常温蝶阀。一40C＜t<；120 C的蝶阀

(4)低温蝶阀。一100＜t＜一40 C的蝶阀

(E)超低温蝶阀。t＜一100 C的蝶阀

软密封蝶阀按连接方式分类：(1)对夹式蝶阀 (2)法兰蝶阀 (3)支耳式蝶阀 (4)焊接式蝶阀
