产品简介

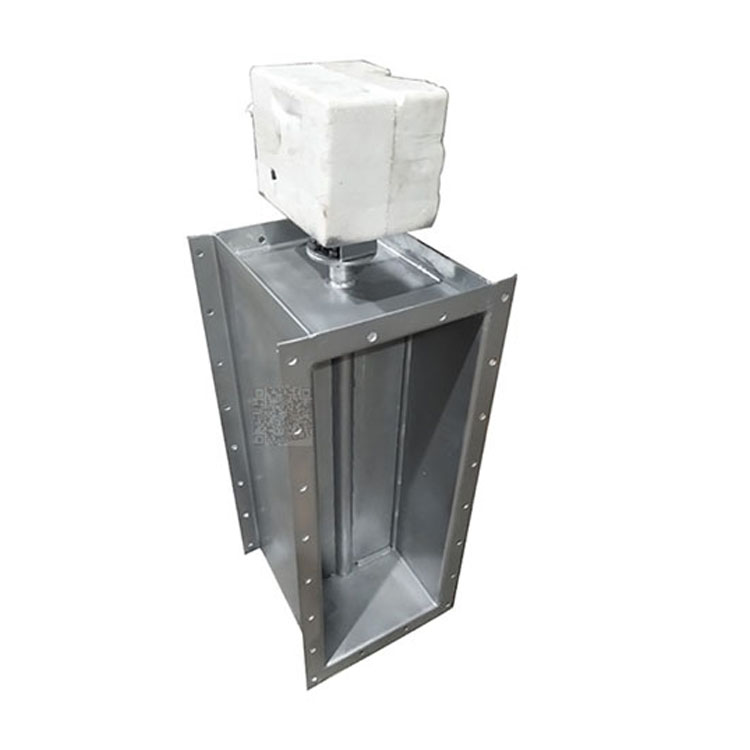

电动不锈钢方形通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.1MPa，一般适用于工业、冶金、环保等管道作通风调节介质流量之用。

电动不锈钢方形通风蝶阀应用范围：通风蝶阀适用温度随阀体选材而定，公称压力≤0.1MPa，一般适用于工业、冶金、环保、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。通风蝶阀在管道中一般应当水平安装。

产品详情

电动不锈钢方形通风蝶阀结构特点

1、通风蝶阀设计新颖、合理，结构独特，重量轻，启闭迅速。

2、蝶阀操力矩小，操作方便，省力灵巧。电动方形通风蝶阀|方形通风蝶阀

3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

4、内无连杆、螺栓等、工作可靠、使用寿命长，不受介质流向影响

电动不锈钢方形通风蝶阀标准规范

设计制造标准：GB/T 12238-1989；JB/T8692-1998

结构长度标准：GB/T 12221-2005

连接法兰标准：GB/T 9115.1

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008

电动不锈钢方形通风蝶阀主要技术参数

公称通径 DN(mm) 50～2000

公称压力 PN(MPa) 0.05 0.25 0.6

试验压力 Ps(MPa) 强度试验 0.075 0.375 0.9

密封试验 ≤1.5％泄漏量

适用介质 煤气、含尘气体、烟道气等

驱动形式 手动、蜗杆蜗轮传动、气传动、电传动
