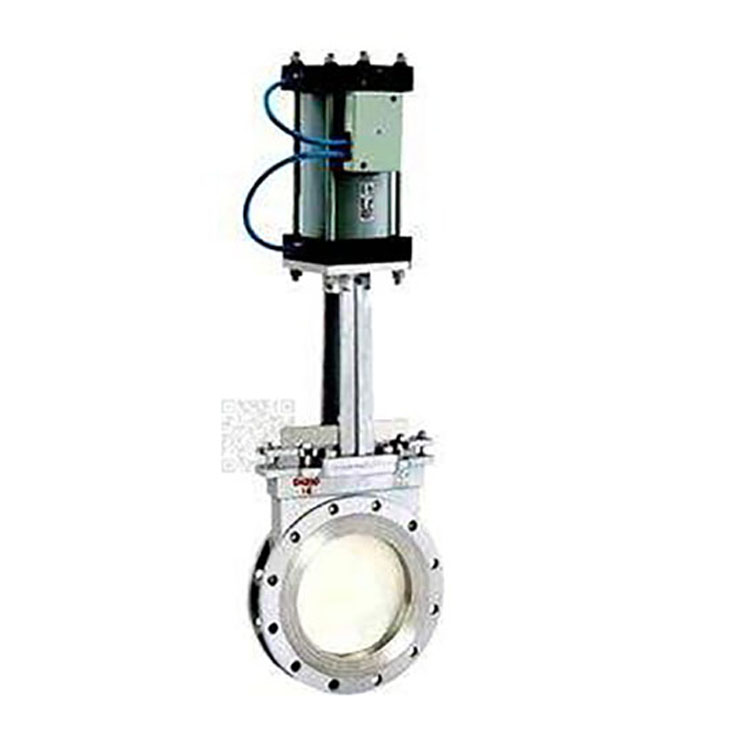

PZ673H、PZ673F、PZ673Y 气动刀型闸阀（刀闸阀）：气动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10~16，阀体材料为碳素钢（PZ673H-10C~16C）、不锈钢（PZ673F-10P~16P PZ673Y-10P~16P），具有排渣功能的的闸阀。

PZ673H、PZ673F、PZ673Y 气动刀型闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。公称通径 DN50~DN800，工作压力 1.0~1.6MPa。产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门，特别适合于造纸行业在管道上作调节和节流使用。

【产品性能参数】

PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）主要性能参数 型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质

PZ673H-10C~16C 10~16 1.0~1.6 ≤ 100 纸浆、污水、煤浆、灰渣水泥混合物

PZ673F-10P~16P

PZ673Y-10P~16P

【产品零部件材料】

PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）零部件材料 型号 材料

阀体 阀杆 密封面 填料

PZ673H-10C~16C WCB 2Cr13 硬质合金、聚四氟乙烯 V型聚四氟乙烯、柔性石墨环

PZ673F-10P~16P ZG1Cr18Ni9Ti 1Cr18Ni9Ti

PZ673Y-10P~16P CF8 (304) 0Cr18Ni9 (304)

【产品外形及结构尺寸 (PN10)】

PZ673H、PZ673F、PZ673Y (PN10) 型刀型闸阀（刀闸阀）外形及结构尺寸 (mm) DN L D D1 D2 H z×M

50 43 160 125 100 285 4×M16

65 46 180 145 120 298 4×M16

80 46 195 160 135 315 4×M16

100 52 215 180 155 365 8×M16

125 56 245 210 185 400 8×M16

150 56 280 240 210 475 8×M20

200 60 335 295 265 540 8×M20

250 68 390 350 320 630 12×M20

300 78 440 400 368 780 12×M20

350 78 500 460 428 885 16×M20

400 102 565 515 482 990 16×M22

450 114 615 565 532 1100 20×M22

500 127 670 620 585 1200 20×M22

600 154 780 725 685 1450 20×M27

800 190 1010 950 898 2000 24×M30
