双向螺旋闸门概述：LMD/LMS

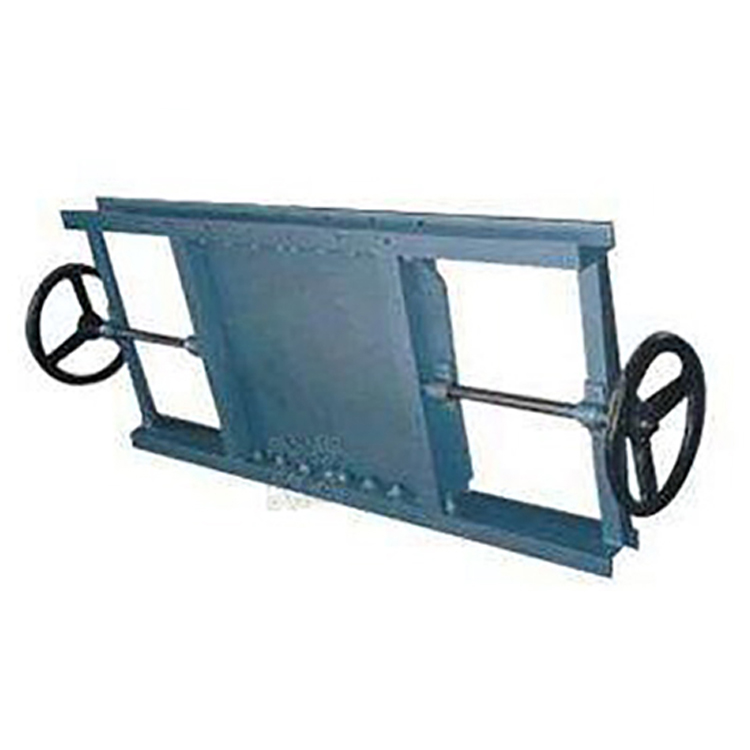

一、双向螺旋闸门　　

双向螺旋闸门又名双向插板阀，就是在单向螺旋闸门另外一端安装一个手轮驱动，具有结构简单、操纵灵活、重量轻、无卡阻、启闭迅速，特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节，安装不受角度限制，操作方便，能随时调整尺度，可双向开启，简单实用。

编辑本段

二、双向螺旋闸门产品用途:

　　双向螺旋闸门是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。

编辑本段

三、双向螺旋闸门外形连接尺寸及重量：

类别 A×A1 B×B1 C×C1 L H N-d 重量(kg)

单向 200×200 256×256 296×296 820 100 8-Φ12 62

245×245 305×715 341×751 1620 100 8-Φ14 68

250×250 306×306 346×346 930 100 8-Φ14 70.5

300×300 356×356 396×396 1050 100 8-Φ14 81

400×400 456×456 496×496 1250 100 12-Φ14 11

600×600 660×660 706×706 1710 120 16-Φ18 178

700×700 770×770 820×820 1940 140 20-Φ18 213

1000×1000 1074×1074 1130×1130 2610 160 24-Φ23 428

双向 600×600 660×660 706×706 2010 120 16-Φ18 200

600×1000 660×1074 706×1130 2870 120 20-Φ23 290

700×700 770×770 820×820 2130 140 20-Φ18 290

800×800 870×870 920×920 2240 140 20-Φ18 310

900×900 974×974 1030×1030 2660 160 20-Φ23 380

1000×1000 1074×1074 1130×1130 2870 160 24-Φ23 460

1100×1100 1180×1180 1240×1240 3120 180 28-Φ23 500

1200×1200 1280×1280 1340×1340 3310 180 32-Φ23 540
