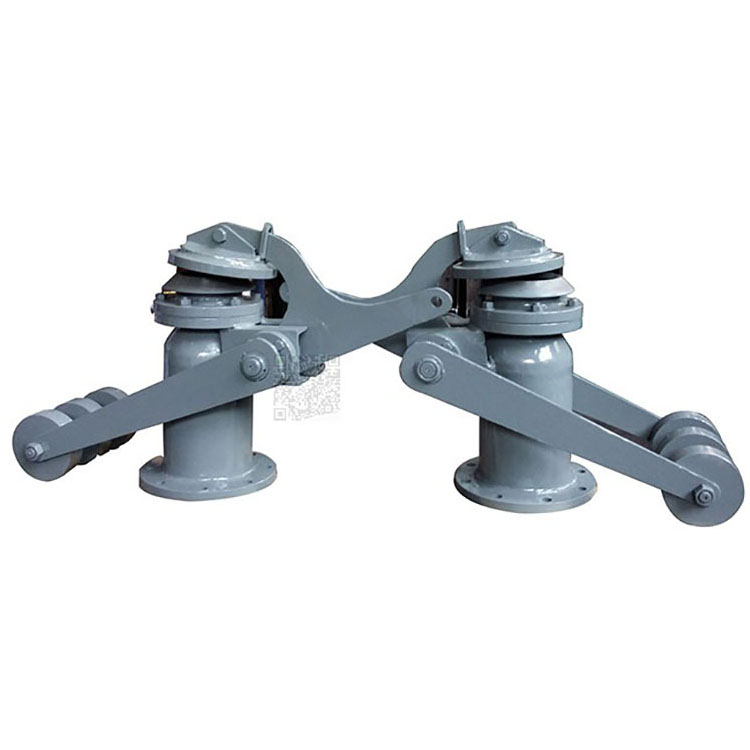

炉顶放散阀通过拉动杠杆系统来实现阀门的启闭动作。由于采用轴承定位，该阀具有操作灵活，密封可靠，寿命长等特点。
产品简介
产品详情
高炉炼铁中采用的无配重炉顶放散阀，包括阀体、阀盖和驱动装置。阀体由阀座、中壳和下壳组成。阀盖的启闭装置由大、小转臂及其支座和二者之间的连接板等组成，阀盖与大转臂铰链连接，大转臂及其大支座铰链连接，小转臂及其小支座铰链连接，大转臂和小转臂均与连接板铰链连接。连接板与大、小转臂连接的二销轴孔处于竖直位置时，启闭装置自锁，阀盖处于关闭状态。
当驱动装置拉动小转臂时，连接板与大、小转臂连接的二销轴孔偏离死点位置，小转臂带动连接板，从而拉动大转臂摆动，阀盖被打开。无配重自锁式放散阀利用大小转臂与连接板之间的位置关系，实现阀盖的启闭，结构简单，重量轻，启动动力小，安全、经济，使用寿命延长。
