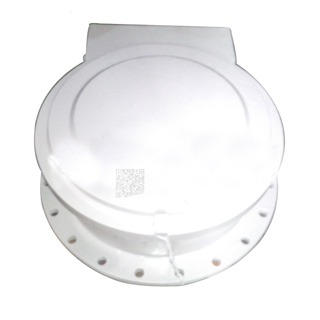

一、概述

本设备应用于库顶，在库内压力超过正常范围时即自动打开，进行泄压，作为压力保护用。

二、主要特点

1、本设备采用大通径的排气口（508mm）,排气口上盖采用铝合金，重量轻，对压力变化反应灵敏。利用阀盖重量来设定开启压力,即使通过长期工作,也能确保开启压力正确可靠。

2、采用铝合金和铸铁结构，耐腐蚀，耐老化。

3、结构简单，正常工作中无维修工作量。

4、真空释放阀动作灵活可靠。

三、技术参数

入口尺寸 508mm

标准透气值 真空 7.69×10-3 Kgf/cm2 压力 2.2×10-3

最大透气值 真空 8.8×10-3 Kgf/cm2 压力26.36×10-3

阀压力释放时：当贮仓或灰库内压力增长到阀选定的压力值时，仓内压力克服阀座盖（件7）重量，将阀盖从阀座上举起，同时压力释放，直至贮仓或灰库内压力降到与阀所选定的压力值相同时，阀盖再回到正常位置。

阀真空释放时：当贮仓或灰库内压力低于大气压时，在贮仓或灰库内产生真空，当真空值降到与阀选定的真空值时，由于大气压作用到隔膜上，举起真空环到浮动位置，此时空气进入贮仓或灰库内，直到其内部真空值小于选定值时，真空环回到正常位置靠在隔膜上。

508压力真空释放阀属于一种压差控制真空释放阀，包括阀体和与阀体螺纹连接的阀座以及设置在阀座内的阀芯、压缩弹簧，所述阀体为一筒形件，其一端设置有对阀芯限位的凸台和弹簧挡边，另一端设置有与阀座螺纹连接的，所述阀座内设置有阀芯孔，外设有与阀体螺纹连接的外螺纹；所述阀芯包括连为一体并成阶梯形状的芯柱和芯底板，在芯底板的右侧板面上设置有弹簧定位孔；压缩的一端抵所述的弹簧挡边，另一端抵住芯底板；在所述芯柱的柱表面布置有气槽。将本实用新型应用于冷藏集装箱，在冷藏集装箱的箱壁上开设一孔，将阀体上的连接通过紧固件连接在冷藏集装箱的箱壁上。当冷箱内部负压时，阀件会因为内外压差而自动开启对冷箱内部补气，破坏箱内负压。

构造：

真空压力释放阀由平盖、弹簧环、活动环、隔膜、挡圈弹簧、挡圈、阀盖、阀座等组成。

工作原理：

阀静止位置（密封）时：当贮仓或灰库内压力维持在阀选定的压力值内时，阀盖保持静止位置。由于贮仓或灰库内压力产生一个力作用于柔性隔膜，顶面使隔膜紧密接触到阀座上，从而达到密封。

阀压力释放时：当贮仓或灰库内压力增长到阀选定的压力值时，仓内压力克服阀座盖（件7），将阀盖从阀座上举起，同时压力释放，直至贮仓或灰库内压力降到与阀所选定的压力值相同时，阀盖再回到正常位置。

阀真空释放时：当贮仓或灰库内压力低于大气压时，在贮仓或灰库内产生真空，当真空值降到与阀选定的真空值时，由于大气压作用到隔膜上，举起真空环到浮动位置，此时空气进入贮仓或灰库内。
