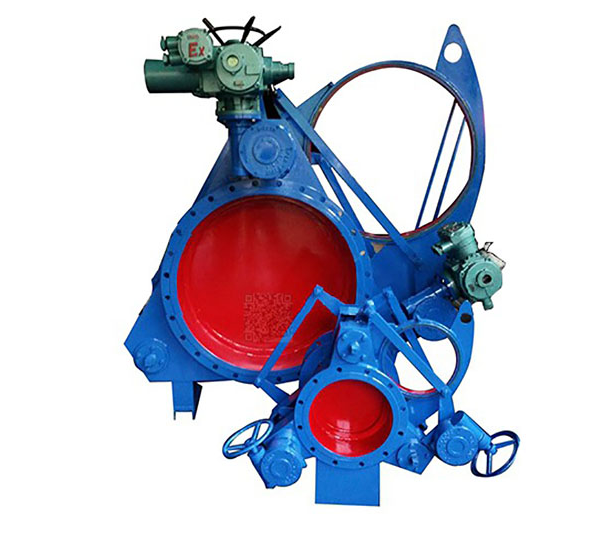

F943X型电动盲板阀外形结构如图所示，该阀门由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母付、杠杆、不锈钢补偿器、电动推杆等组成。它是通过三根支丝杆联成一体，并把三个阀体分别固定在底座上，构成一个刚性结构体。中阀体与右阀体用不锈钢膨胀管联接，左、中阀体分别用三根两端带左右梯形螺纹的丝杠联接，,将三根线丝杠同时作正向（或反向）旋转，则左、中两阀体得到压紧（或分离）。

F943X型电动盲板阀维护保养、安装、使用注意事项：

1、F943X型电动盲板阀可使用的介质流向与导向板一致。

2、为了防止对F943X型电动盲板阀工作性能产生不良影响，管道热涨冷缩、扭曲等因素产生的外力不得施加或传递到该阀门上。

3、F943X型电动盲板阀安装时应注意与左右阀体联接的管道中心，不同轴度≤３ｍｍ。

４、F943X型电动盲板阀安装时底座用螺栓因定在钢制塔架平台上或水泥基础上。

５、F943X型电动盲板阀启闭过程中，介质有外泄漏，建议在本阀前加装蝶阀等减压控制设备，以减少阀门在启闭过程中的外泄漏。

６、F943X型电动盲板阀出厂时已经调试好，一般情况下用户无需对电动推杆进行调试。使用时注意先用手动操作使盲板处于中间位置，然后接通电源点动操作控制阀门装置，以便观察是否与阀门的松开、夹紧旋向是否相同。

７、有关电动推杆的调试请参述（电动推杆使用说明书）。

8、调试前一定要将伸缩器四周的三个螺栓松开以保证伸缩器的伸缩量。
